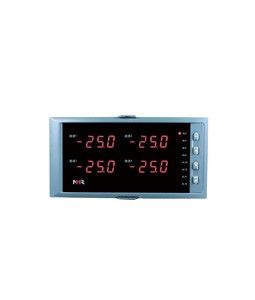

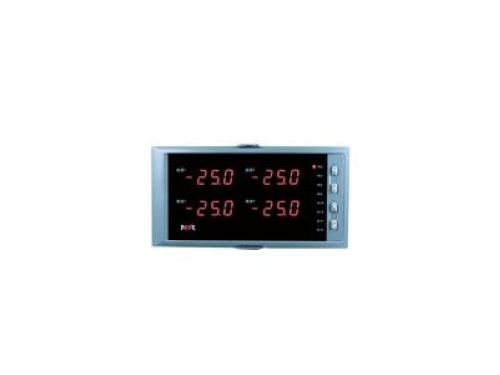

概述:

LD-5740系列四回路測量顯示控制儀針對現場溫度、壓力、液位、速度等各種信號進行采集、顯示、控制、遠傳、通訊、 打印等處理，構成數字采集系統及控制系統。
★四屏LED數碼顯示。
★可同時檢測4路測量信號，各輸入通道測量信號互不干擾。
★具備36種信號輸入功能，各通道可同時輸入不同的信號類型；0.2％級測量精度。
★可帶8路分別報警輸出功能和4路分別變送輸出功能。
★支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。
★儀表可帶RS232C打印功能，具有手動打印、定時打印、報警打印功能。
★帶DC24V饋電輸出，為現場變送器配電。
★輸入、輸出、電源、通訊相互之間采用光電隔離技術。
★參數設定密碼鎖定，參數設置斷電永久保存，具備參數恢復系統原始設置功能。

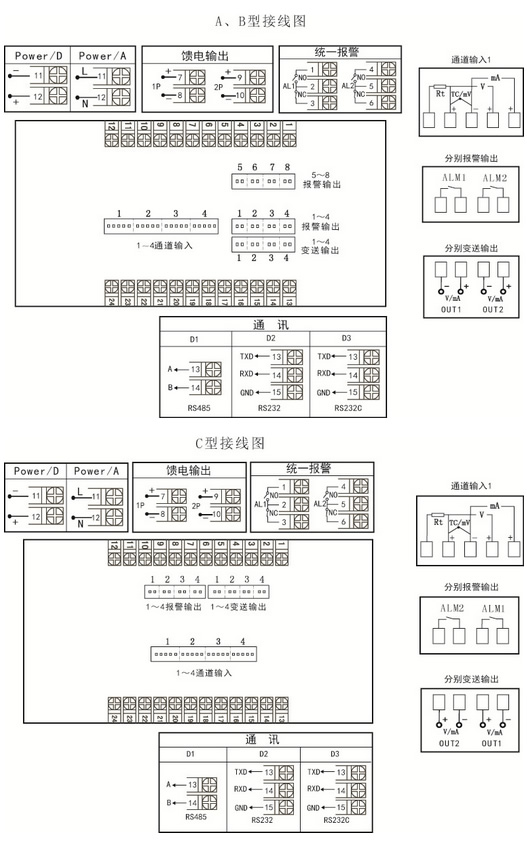

儀表接線圖

注：
1、上述接線圖中在同一組端子標有不同功能的，只能選擇其中一種功能。如RS485和RS232在同一組接線端子上，只能選擇一種。
2、統一變送輸出的接線端子在1號輸出端子上。
